UVCL представляет собой однокомпонентное конформное покрытие с низкой вязкостью, которое отверждается в течение нескольких секунд после воздействия правильной дозы ультрафиолетового излучения. Он был специально разработан, чтобы предложить самый высокий уровень защиты печатных плат и может применяться с использованием селективного оборудования для распыления. UVCL представляет следующее поколение конформных покрытий, не содержащий ЛОС. • Двойная система отверждения; вторичное отверждение влагой для полного отверждения, даже в теневых областях • Исключает использование растворителей; негорючее покрытие без содержания ЛОС • Не требуется разбавление; низкая вязкость, готовая к использованию для селективного распыления • Максимальная защита в суровых условиях, включая высокую влажность, коррозионную и химическую атмосферу
Сертификаты RoHS-2 Compliant (2011/65/EU): Да
IEC-61086: Отвечает требованиям IPC-CC-830: Отвечает требованиям UL746-QMJU2: Соответствует

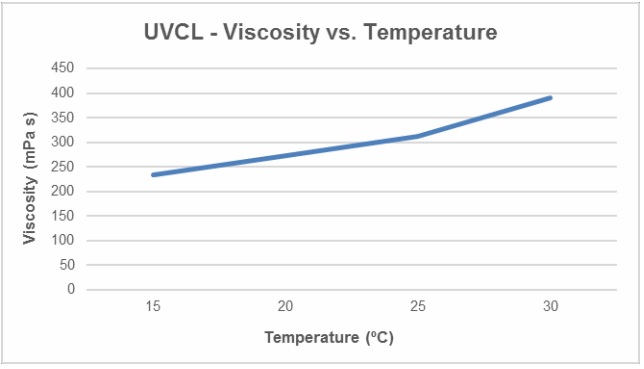

Жидкие свойства: Внешний вид: Бледно-окрашенная жидкость Основной материал: Уретановый акрилат Плотность при 20°C (г/мл): 1,1 Содержание твердых веществ: 100% Содержание ЛОС: 0% Температура вспышки: >90°C Вязкость при 20°C (мПа·с): 150 – 300 Покрытие при 50 мкм: 20 m2 на литр Свойства покрытия Цвет: Бесцветный Диапазон рабочих температур: -65°C до +135°C Поверхностное сопротивление изоляции: 1 x 10^15Ω Диэлектрическая прочность: 27 кВ/мм Диэлектрическая постоянная: 3,5 Коэффициент рассеяния 1 МГц, 25°C: 0,03 Пожароопасность: UL94-V0 Влагостойкость (IPC-CC-830): 7 x 1012Ω Термоциклирование: IPC-CC-830 (-65°C до +125°C): Проходят 100 циклов Дополнительно (-40°C до +125°C): Проходят >1000 циклов
УФ-отверждаемое защитное покрытие 5 л Канистра UVCL04LE срок годности 12 месяцев
Средство для очистки промышленного оборудования 5 л Канистра IMC05L срок годности 36 месяцев оборудования
Другие размеры упаковки могут быть доступны по запросу.
Указания по применению Основания должны быть тщательно очищены перед нанесением покрытия, чтобы обеспечить удовлетворительную адгезию к основанию. Все остатки флюса должны быть удалены, так как они могут стать коррозионными или повлиять на адгезию, если оставить их на печатной плате. Electrolube производит ряд чистящих средств с использованием как углеводородного растворителя, так и водной технологии. UVCL был специально разработан для автоматизированных процессов с использованием технологии селективного распыления, однако также могут быть использованы другие методы распыления и нанесение покрытия с помощью кисти. Для предотвращения преждевременного отверждения покрытие должно быть удалено от источника ультрафиолетового излучения.
Нанесение методом распылением UVCL поставляется готовой к употреблению вязкости для селективного распыления. Из-за вторичного отверждения влаги рекомендуется, чтобы все емкости для хранения были защищены от влаги во время использования, чтобы обеспечить более длительный срок службы. Насадки и головки аппликатора должны быть погружены в очиститель машины (IMC), когда они не используются, и рекомендуется часто чистить сопла. Также рекомендуется, чтобы машины очищались с помощью подходящего очистителя машины до и после использования UVCL; вода и спиртовые очистители не должны использоваться. В зависимости от используемого распылительного оборудования и используемых параметров UVCL может применяться в диапазоне толщины; точная толщина должна определяться для каждого применения, однако рекомендуется как минимум 25 микрон и максимум 200 микрон.
Нанесение кистью Нанесение кистью рекомендуется только для подкраски изделий. Кисти должны быть чистыми и сухими перед использованием, а воздействие ультрафиолетового света минимизировано во избежание преждевременного отверждения.
Отверждение Скорость УФ-отверждения зависит от интенсивности УФ-излучения, длины волны, применяемой толщины покрытия и высоты компонентов. Покрытие в теневых зонах, которые не получают полной дозы УФ, будет отверждаться с помощью вторичного отверждения влагой. Это займет 7-14 дней, в зависимости от толщины покрытия, влажности и температуры. Очень важно, чтобы правильная УФ-экспозиция устанавливалась для каждой платы для любого производства, и рекомендуется, чтобы радиометр использовался для обеспечения нужной дозы. UVCL был разработан для достижения оптимальных свойств отвержденной пленки с помощью простого процесса нанесения. Таким образом, UVCL использует комбинацию длин волн с большей дозой UVA, наиболее распространенной формой ультрафиолетового излучения. UVCL будет отверждается с использованием стандартных ламп типа H или D, с УФ-дозами в диапазоне: • Доза UVA: 600-3000 мДж/см2 • Доза UVB: 400-1000 мДж/см2 • Доза UVC: 40-200 мДж/см2 Ультразвуковые дозы cвыше относятся к параметрам, измеренным с помощью EIT UV Power Puck. Дополнительная информация о применении и отверждении UVCL предоставляется по запросу.
Проверка UVCL содержит флуоресцентный краситель, который позволяет проверять «черный свет» (невидимое излучение) печатной платы после покрытия, чтобы обеспечить полный и равномерный охват. Чем сильнее отраженный ультрафиолетовый свет, тем толще слой покрытия. Ультрафиолетовый свет в области 375 нм должен использоваться для проверки
Варианты нанесения покрытий Electrolube на печатные платы
