Указания по применению CPL
можно наносить распылением, окунанием или кистью. Толщина покрытия
зависит от метода нанесения (обычно 25 мкм). Температура менее 16°C
и/или относительная влажность выше 75% непригодны для ее применения. Как
и в случае всех защитных покрытий на основе растворителей, следует
использовать адекватную экстракцию. Перед нанесением покрытия
поверхности должны быть тщательно очищены. Это необходимо для
обеспечения достижения удовлетворительной адгезии к поверхности и
предотвращения образования остатков флюса, вызывающих коррозию на
печатной плате. Electrolube производит ряд чистящих средств с
использованием как углеводородного растворителя, так и водной
технологии. Чистящие средства Electrolube дают результаты в соответствии
с военными спецификациями.
Селективное нанесение CPL

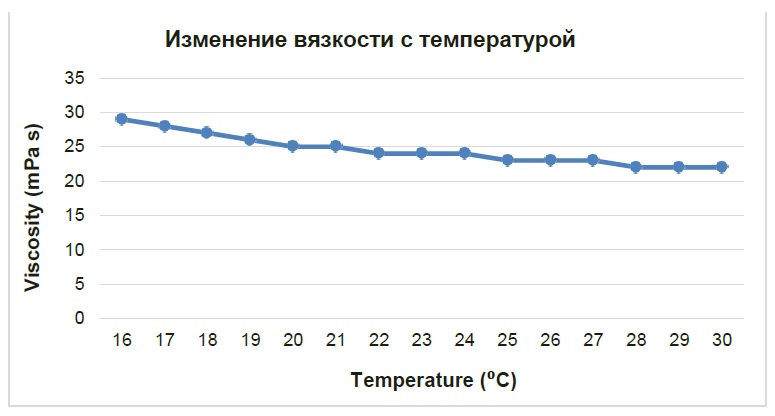

поставляется с вязкостью около 25 мПа∙
с при комнатной температуре и
поэтому не нуждается в разбавлении для нанесения распылением. Если
материал был взболтан, дайте ему постоять, пока пузырьки воздуха не
растворятся. CPL подходит как для ручных распылителей, так и для
оборудования для селективного нанесения. Выбранное сопло должно
обеспечивать возможность нанесения равномерного распыления в дополнение к
подходящей преобладающей вязкости. Нормальное давление
пистолета-распылителя составляет 274 - 413 кПа (40-60 фунт / кв.дюйм).
После распыления платы должны быть помещены в сушильный шкаф с воздушной
циркуляцией и оставлены для просушки
Нанесение CPL Electrolube - аэрозоль При
применении CPL необходимо соблюдать осторожность, чтобы не повредить
баллончик перед использованием. Встряхивание баллончика может привести к
появлению чрезмерных пузырьков воздуха и ухудшит качество покрытия.
Баллончик следует держать под углом 45° и на расстоянии 200 мм от
покрываемой поверхности. Затем клапан должен быть нажат. Скорость
распыления около 100 мм/с. Чтобы обеспечить наилучшие результаты
покрытия, попробуйте использовать плавное движение с небольшим
перекрытием для последующих рядов. Для обеспечения проникновения под
компоненты и в ограниченные пространства, распылите средство на сборку
со всех сторон, чтобы получить равномерное покрытие. После распыления
платы следует поместить в сушильный шкаф с воздушной циркуляцией и
оставить для высыхания.
Нанесение методом погружения
Тщательно взболтайте содержимое упаковке и дайте ему отстояться в
течение 2-х часов как минимум, чтобы все пузырьки воздуха разошлись.
Универсальный акриловый разбавитель (DCT) следует использовать для
поддержания у CPL необходимой вязкости для погружения (20-30 мПа∙
с при
20°C). Вязкость следует проверять с помощью вискозиметра. Платы должны
быть опущены в погружную емкость в вертикальном положении или под углом
как можно ближе к вертикали. Соединители не должны быть погружены в
жидкость, если они не были тщательно замаскированы. Маски для нанесения
покрытий (PCM/PCS) идеально подходят для этого. Оставьте сборки
погруженными на 10 секунд, пока пузырьки воздуха не разойдутся. Затем
медленно вынимайте (от 1 до 2 мм/с), чтобы пленка равномерная покрывала
поверхность. После извлечения сборки следует оставить для стекания
излишков. Затем сборки должны быть помещены в сушильный шкаф с воздушной
циркуляцией и оставлены для просушки.
Нанесение кистью
Убедитесь, что состав был тщательно перемешан и отстоялся по крайней
мере в течение 2х часов при температуре окружающей среды. Когда операция
нанесения завершена, сборки должны быть помещены в сушильный шкаф с
воздушной циркуляцией и оставлены для просушки.
Сертификаты RoHS-2 Compliant (2011/65/EU): Да
NATO Stock Numbers: 8010998020506 (CPL05L)
8010997774491 (CPL200H)
Жидкие свойства Внешний вид: Светло-соломенная жидкость
Плотность при 20°С (г/мл): 0,86 (жидкость), 0,79 (аэрозоль)
Содержание ЛОС: 79%
Температура вспышки: 12°C
Содержание твердых веществ: 21%
Вязкость (мПа·с при 20°C): 25
Время до потери липкости (при 20°C): 15-20 минут
Рекомендуемое время отверждения: 24 часа при 20 °C
Покрытие 25 мкм: 7 м2 на литр
1,3 м2 (200 мл аэрозоля)
Твердые Цвет покрытия: Бесцветный (глянцевый)
Свойства Диапазон рабочих температур: -50°C до + 100°C
Воспламеняемость: Соответствует UL94 HB
Термоциклирование (MIL-1-46058C): Соответствует требованиям
Коэффициент расширения: 140 ppm
Диэлектрическая прочность: 45 кВ/мм
Диэлектрическая постоянная: 3,5
Сопротивление изоляции: 1 x 1012 Ω
Коэффициент рассеяния 1 МГц, 25°C: 0,01
Влагостойкость (MIL-1-46058C): Соответствует требованиям
12 мл - CPL12P - срок хранения 36 мес
200 мл - CPL200H - срок хранения 36 мес
5Л - CPL05L- срок хранения 36 мес
Разбавитель
1L - DCT01L срок хранения 36 мес
5Л - DCT05L срок хранения 36 мес
Растворитель
200 мл - ULS200D аэрозоль
срок хранения 36 мес
400 мл - ULS400D аэрозоль срок хранения 36 мес
1Л - ULS01L срок хранения 72 мес
5Л - ULS05L срок хранения 72 мес
25 - ULS25L срок хранения 72 мес
