Эластичное силиконовое покрытие FSC (Electrolube)
Артикул FSC (Electrolube)
FSC - это конформное покрытие на основе растворителя, предназначенное для защиты печатных плат, в частности тех, которые подвержены воздействию высокой влажности. FSC широко используется в железнодорожной отрасли и одобрен IEC-61086. • Утверждено для использования в железнодорожной отрасли с одобрением IEC-61086 • Высокое сопротивление изоляции поверхности; хорошая устойчивость к влажным средам • Гибкое покрытие; хорошая устойчивость к широкому и изменяющемуся температурному диапазону • Идеально подходит для применений, требующих доработки; отвержденное покрытие можно удалить с помощью Electrolube Ультрасолв (ULS)
Сертификаты RoHS-2 Compliant (2011/65/EU): Да
IEC 61086-2: Утвержден IPC-CC-830: Соответствует требованиям
MIL-I-46058-C: Соответствует требованиям
Жидкие свойства Внешний вид: Полупрозрачная жидкость; Плотность при 20°C (г/мл): 0,96; Содержание ЛОС: 50%; Температура вспышки: прибл. 27°С; Содержание твердых веществ: 50% ;Вязкость при 20°C (мПа·с): 550; Высыхание на «отлип» при 20°C: 10-15 минут; Рекомендуемое время высыхания: 24 часа при 20°C 4 часа при 60°C 2 часа при 90°C ;Покрытие при 25 мкм: 18 м² на литр (жидкость)
Свойства Цвет: Бесцветный покрытия; Диапазон рабочих температур: от -50°C до + 125°C; Воспламеняемость: Соответствует UL94 V-0 ;Термоциклирование (IEC 60068-2-14): Проходит ;Коэффициент расширения: 150 ppm ; Диэлектрическая прочность: 80 кВ/мм; Диэлектрическая постоянная: 2,7; Сопротивление изоляции: 1 x 10^20 Ом/см ;Коэффициент рассеяния при 100 Гц, 25°C: 0,001 ;Сопротивление влажности (IEC 60068-2-78): Проходит ;Солевой туман (IEC 60068-2-11): Проходит
Защитное покрытие FSC 400 мл аэрозоль FSC400 срок годности 36 месяцев
5 л канистра FSC05L срок годности 48 месяцев
15 мл (флакон с кистью) FSC15ML срок годности 48 месяцев
Разбавитель DCT 1 л канистра DCT01L срок годности 36 месяцев
Инструкция по применению FSC можно распылять, окунать или наносить с помощью кисти. Толщина покрытия зависит от способа нанесения (обычно 25-75 мкм). Температура менее 16°C и относительная влажность более 75% непригодны для применения FSC. Как и для всех конформных покрытий на основе растворителей следует использовать адекватную экстракцию . Перед нанесением покрытие необходимо тщательно очистить. Это необходимо для обеспечения удовлетворительной адгезии к подложке. Кроме того, все остатки флюса должны быть удалены, поскольку они могут дать коррозию, если оставить их на печатной плате. Electrolube производит ряд чистящих средств с использованием как углеводородного растворителя, так и на водной технологии. Чистящие средства Electrolube дают результаты в соответствии с военными спецификациями.

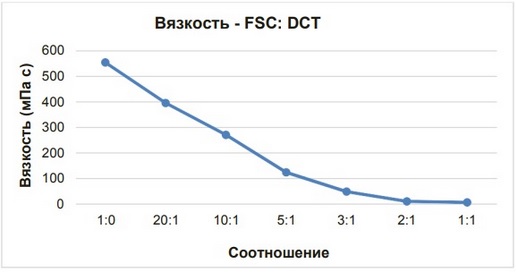

Распыление Перед распылением FSC необходимо разбавить соответствующими разбавителями DCT. Оптимальная вязкость для обеспечения качества и толщины покрытия зависит от оборудования и условий распыления, но обычно подходящая вязкость для распыления обычно составляет 50-80 мПа. Если объемный материал покрытия встряхивался, позвольте ему отстояться, чтобы пузырьки воздуха рассеялись. FSC подходит как для использования в ручных распылителях, так и для оборудования для селективного покрытия. Выбранное сопло должно обеспечивать возможность нанесения подходящего равномерного распыления в дополнение к преобладающей вязкости. Требуемое нормальное давление пистолета-распылителя составляет от 274 до 413 кПа (40-60 фунтов/кв. дюйм). После распыления платы следует пометить в сушильный шкаф с воздушной циркуляцией и оставить сушится.
Нанесение – Аэрозоль При применении FSC в аэрозольной форме необходимо соблюдать осторожность, чтобы гарантировать, что консервант не встряхивается перед использованием. Встряхивание банки может привести к чрезмерным воздушным пузырям и даст плохое покрытие. Емкость должна удерживаться на 45° и 200 мм от подложки, подлежащей покрытию. Затем клапан должен быть нажат, когда баллончик слегка отклоняется от цели и перемещается со скоростью около 100 мм/с. Чтобы обеспечить наилучшие результаты покрытия, попробуйте использовать плавное движение с небольшим перекрытием последующих рядов. Чтобы обеспечить проникновение покрытия под компоненты и в замкнутые пространства, распылите узел со всех сторон, чтобы получить ровное покрытие. После распыления платы следует пометить в сушильный шкаф с воздушной циркуляцией и оставить сушится.
Нанесение методом окунания Убедитесь, что материал покрытия в контейнере хорошо перемешивается и дайте ему отстояться в течение как минимум 2 часов, чтобы все пузырьки воздуха рассеялись. Для поддержания покрытия FSC с подходящей вязкостью для погружения следует использовать разбавители конформного покрытия DCT. DCT добавляется периодически, когда растворитель испаряется. Вязкость следует проверять с помощью измерителя вязкости или «чашки потока». Монтажные платы должны быть погружены в резервуар для погружения FSC в вертикальном положении или под углом как можно ближе к вертикали. Соединители не должны погружаться в жидкость, если они не очень тщательно замаскированы. Маскирующие маски Electrolube PCM/PCS идеально подходят для этого применения. Оставьте погруженным в течение приблизительно 10 секунд, пока пузырьки воздуха не рассеялись. Затем плату следует медленно поднимать (от 1 до 2 с/мм), чтобы ровная пленка покрывала поверхность. После снятия плату следует оставить для слива над резервуаром или поддона для капель, пока большинство остаточного покрытия не покинет поверхность. После завершения операции слива платы следует поместить в сушильный шкаф с воздушной циркуляцией и оставить сушится. Нанесение кистью Следите за тем, чтобы материал покрытия был тщательно перемешан и ему давали отстояться в течение как минимум 2 часов. Покрытие должно наносится при температуре окружающей среды. Когда операция нанесения завершена, доски следует поместить в сушильный шкаф с воздушной циркуляцией и высушить.
Контроль FSC содержит УФ-контроль, который позволяет проверять печатную плату после покрытия, чтобы обеспечить полное и равномерное покрытие. Чем сильнее отраженный ультрафиолетовый свет, тем толще слой покрытия. Должен использоваться для проверки ультрафиолетовый свет в области 375 нм.
Варианты нанесения покрытий Electrolube на печатные платы
Цена по запросу
Артикул FSC (Electrolube)
Эластичное силиконовое покрытие FSC (Electrolube)
Материал FCS - быстро высыхает и предназначен для защиты сборок на
печатных платах, в особенности подвергающихся воздействиям сред с
высокой влажностью. Дополнительная информация по выбору
FSC - это конформное покрытие на основе растворителя, предназначенное для защиты печатных плат, в частности тех, которые подвержены воздействию высокой влажности. FSC широко используется в железнодорожной отрасли и одобрен IEC-61086. • Утверждено для использования в железнодорожной отрасли с одобрением IEC-61086 • Высокое сопротивление изоляции поверхности; хорошая устойчивость к влажным средам • Гибкое покрытие; хорошая устойчивость к широкому и изменяющемуся температурному диапазону • Идеально подходит для применений, требующих доработки; отвержденное покрытие можно удалить с помощью Electrolube Ультрасолв (ULS)
Сертификаты RoHS-2 Compliant (2011/65/EU): Да
IEC 61086-2: Утвержден IPC-CC-830: Соответствует требованиям
MIL-I-46058-C: Соответствует требованиям
Жидкие свойства Внешний вид: Полупрозрачная жидкость; Плотность при 20°C (г/мл): 0,96; Содержание ЛОС: 50%; Температура вспышки: прибл. 27°С; Содержание твердых веществ: 50% ;Вязкость при 20°C (мПа·с): 550; Высыхание на «отлип» при 20°C: 10-15 минут; Рекомендуемое время высыхания: 24 часа при 20°C 4 часа при 60°C 2 часа при 90°C ;Покрытие при 25 мкм: 18 м² на литр (жидкость)
Свойства Цвет: Бесцветный покрытия; Диапазон рабочих температур: от -50°C до + 125°C; Воспламеняемость: Соответствует UL94 V-0 ;Термоциклирование (IEC 60068-2-14): Проходит ;Коэффициент расширения: 150 ppm ; Диэлектрическая прочность: 80 кВ/мм; Диэлектрическая постоянная: 2,7; Сопротивление изоляции: 1 x 10^20 Ом/см ;Коэффициент рассеяния при 100 Гц, 25°C: 0,001 ;Сопротивление влажности (IEC 60068-2-78): Проходит ;Солевой туман (IEC 60068-2-11): Проходит
Защитное покрытие FSC 400 мл аэрозоль FSC400 срок годности 36 месяцев
5 л канистра FSC05L срок годности 48 месяцев
15 мл (флакон с кистью) FSC15ML срок годности 48 месяцев
Разбавитель DCT 1 л канистра DCT01L срок годности 36 месяцев
Инструкция по применению FSC можно распылять, окунать или наносить с помощью кисти. Толщина покрытия зависит от способа нанесения (обычно 25-75 мкм). Температура менее 16°C и относительная влажность более 75% непригодны для применения FSC. Как и для всех конформных покрытий на основе растворителей следует использовать адекватную экстракцию . Перед нанесением покрытие необходимо тщательно очистить. Это необходимо для обеспечения удовлетворительной адгезии к подложке. Кроме того, все остатки флюса должны быть удалены, поскольку они могут дать коррозию, если оставить их на печатной плате. Electrolube производит ряд чистящих средств с использованием как углеводородного растворителя, так и на водной технологии. Чистящие средства Electrolube дают результаты в соответствии с военными спецификациями.
Распыление Перед распылением FSC необходимо разбавить соответствующими разбавителями DCT. Оптимальная вязкость для обеспечения качества и толщины покрытия зависит от оборудования и условий распыления, но обычно подходящая вязкость для распыления обычно составляет 50-80 мПа. Если объемный материал покрытия встряхивался, позвольте ему отстояться, чтобы пузырьки воздуха рассеялись. FSC подходит как для использования в ручных распылителях, так и для оборудования для селективного покрытия. Выбранное сопло должно обеспечивать возможность нанесения подходящего равномерного распыления в дополнение к преобладающей вязкости. Требуемое нормальное давление пистолета-распылителя составляет от 274 до 413 кПа (40-60 фунтов/кв. дюйм). После распыления платы следует пометить в сушильный шкаф с воздушной циркуляцией и оставить сушится.
Нанесение – Аэрозоль При применении FSC в аэрозольной форме необходимо соблюдать осторожность, чтобы гарантировать, что консервант не встряхивается перед использованием. Встряхивание банки может привести к чрезмерным воздушным пузырям и даст плохое покрытие. Емкость должна удерживаться на 45° и 200 мм от подложки, подлежащей покрытию. Затем клапан должен быть нажат, когда баллончик слегка отклоняется от цели и перемещается со скоростью около 100 мм/с. Чтобы обеспечить наилучшие результаты покрытия, попробуйте использовать плавное движение с небольшим перекрытием последующих рядов. Чтобы обеспечить проникновение покрытия под компоненты и в замкнутые пространства, распылите узел со всех сторон, чтобы получить ровное покрытие. После распыления платы следует пометить в сушильный шкаф с воздушной циркуляцией и оставить сушится.
Нанесение методом окунания Убедитесь, что материал покрытия в контейнере хорошо перемешивается и дайте ему отстояться в течение как минимум 2 часов, чтобы все пузырьки воздуха рассеялись. Для поддержания покрытия FSC с подходящей вязкостью для погружения следует использовать разбавители конформного покрытия DCT. DCT добавляется периодически, когда растворитель испаряется. Вязкость следует проверять с помощью измерителя вязкости или «чашки потока». Монтажные платы должны быть погружены в резервуар для погружения FSC в вертикальном положении или под углом как можно ближе к вертикали. Соединители не должны погружаться в жидкость, если они не очень тщательно замаскированы. Маскирующие маски Electrolube PCM/PCS идеально подходят для этого применения. Оставьте погруженным в течение приблизительно 10 секунд, пока пузырьки воздуха не рассеялись. Затем плату следует медленно поднимать (от 1 до 2 с/мм), чтобы ровная пленка покрывала поверхность. После снятия плату следует оставить для слива над резервуаром или поддона для капель, пока большинство остаточного покрытия не покинет поверхность. После завершения операции слива платы следует поместить в сушильный шкаф с воздушной циркуляцией и оставить сушится. Нанесение кистью Следите за тем, чтобы материал покрытия был тщательно перемешан и ему давали отстояться в течение как минимум 2 часов. Покрытие должно наносится при температуре окружающей среды. Когда операция нанесения завершена, доски следует поместить в сушильный шкаф с воздушной циркуляцией и высушить.
Контроль FSC содержит УФ-контроль, который позволяет проверять печатную плату после покрытия, чтобы обеспечить полное и равномерное покрытие. Чем сильнее отраженный ультрафиолетовый свет, тем толще слой покрытия. Должен использоваться для проверки ультрафиолетовый свет в области 375 нм.
Варианты нанесения покрытий Electrolube на печатные платы
