Идет ли речь о микроконтроллерах, силовых транзисторах, катушках индуктивности или электролитических конденсаторах - под влиянием спроса на все более мелкие компоненты с еще большим количеством функций, рабочие температуры постоянно растут. Управление температурным режимом, таким образом, приобретает все большее значение.

Чтобы убедиться, что компоненты остаются функциональными, даже когда они становятся горячими, они должны быть соединены с охлаждающими элементами. Здесь задача состоит в удовлетворении растущих потребностей с максимальной надежностью. Поиск новых решений, таким образом, одна из наших основных задач

Для предотвращения перегрева силового модуля показано, равномерный слой теплопроводного клея. Для этого капля клея наносится на теплоотвод. Устройство силовой электроники прижимается. Теплопроводные клеи, такие как SEMICOSIL TC компании Wacker® имеют особенно хорошие растекающиеся свойства. Клеевой смеси может образовывать тонкую, ровную поверхность – обязательное условие для оптимальной теплоотдачи

Однородность - это важное свойство для того, чтобы предотвратить местный перегрев силового модуля, для которого требуется равномерный теплопроводный клеевой слой. Для этого каплю теплопроводного клея наносят на теплоотвод. Устройствосиловой электроники затемспрессовывают. Тепловые клеи, такие как SEMICOSIL TC имеют особенно хорошие свойства разжижения при сдвиге. Клеевой компаунд растекается, образуя очень тонкий слой, ровную поверхность, которая является необходимым условием дляоптимальной теплопередачи.

Мы оптимизировали характеристики термальных клеев WACKER ELASTOSIL и SEMICOSIL ТС на протяжении многих лет. Они поддерживают желаемые свойства даже при неизменно высоких температурах. Кроме того, они легко поддаются обработке.Современные силовые полупроводниковые приборы и электронные блоки управления подвержены миниатюризации. Это ведет к увеличению рабочих температур. Теплопроводящие клеи играют двойную роль в этом процессе. С одной стороны, они передают тепло устройства к теплоотводу. С другой стороны, они создают прочное, но гибкое механическое соединение, которое не требует дальнейшей фиксации. Это снижает производственные затраты

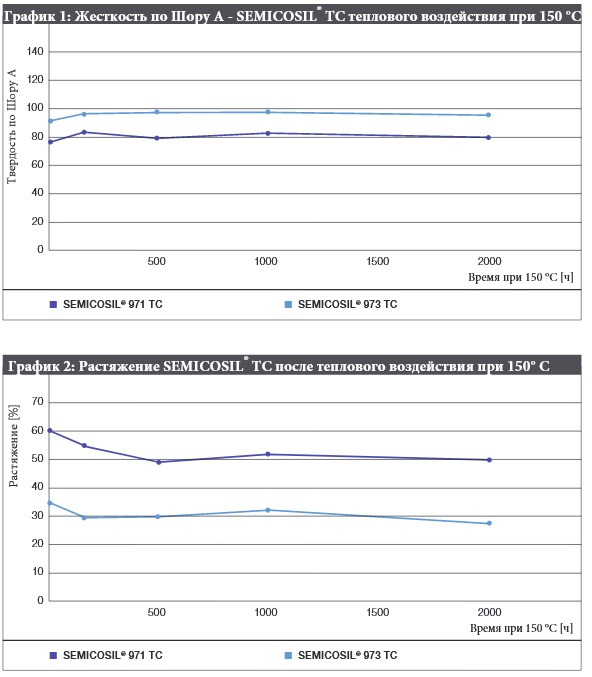

Термальные клеи на силиконовой основе от WACKER обладают повышенной прочностью. Они остаются практически без износа при постоянной тепловой нагрузке. Как показано на диаграмме 1, твердость по Шору А остается почти постоянной даже после 2000 часов работы при температуре 150 °С.Также теплопроводные клеи WACKER достигают отличных результатов в тестах на относительное удлинение при разрыве (диаграмма 2). Оно минимально изменяется в течение длительного времени. Материал не становятся хрупким. Что это значит для Вас, производитель? У вас есть уверенность, что теплопроводящая связь между устройством и охлаждающим элементом остается функциональной в течение длительного времени.

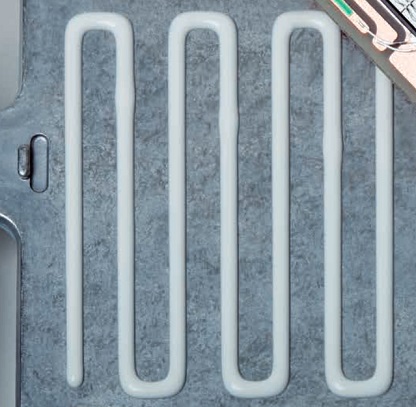

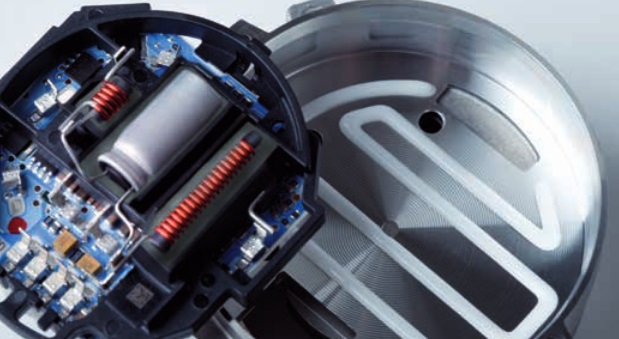

Как вы защищаете чувствительную электронику на автомобилях от перегрева? С помощью теплопроводящих прокладок. Во-первых, вы наносите теплопроводящий SEMICOSIL ТС на алюминиевый литой корпус, в данном случае, на извилистый узор. Благодаря реологическим свойствам и разжижению при сдвиге пастообразных материалов, достигается точная дозировка шаблона. Затем нажимаете на печатную плату и SEMICOSIL ТС заполняет все до последней полости, даже самая маленькая шероховатость поверхности сглаживается. Через нескольких часов при комнатной температуре, материал отверждается и образует мягкую прокладку.

Там, где структурная связь между охлаждающими элементами и устройством не требуется, теплопроводные компаунды и пасты эффективно рассеивают тепло. Благодаря их мягкой консистенции, они могут постоянно выдерживать удары, вибрацию и колебания температуры.

Теплопроводные компаунды и пасты WACKER на силиконовой основе используются везде, где низкая тепловая нагрузка является одним из требований, например, в автомобильной электронике. С диапазоном применения от -50 до +150 ° С и сравнительно низким модулем, они идеально подходят для применений, связанных с экстремальными условиями окружающей среды.

Кроме теплопроводных клеев и компаундов, для теплоотвода применяются так же и силиконовые пасты. Благодаря своей особой реологии, под низким давлением, они текут с образованием тонкого однородного слоя. Это позволяет добиться оптимальной теплопередачи в ультратонком слое.

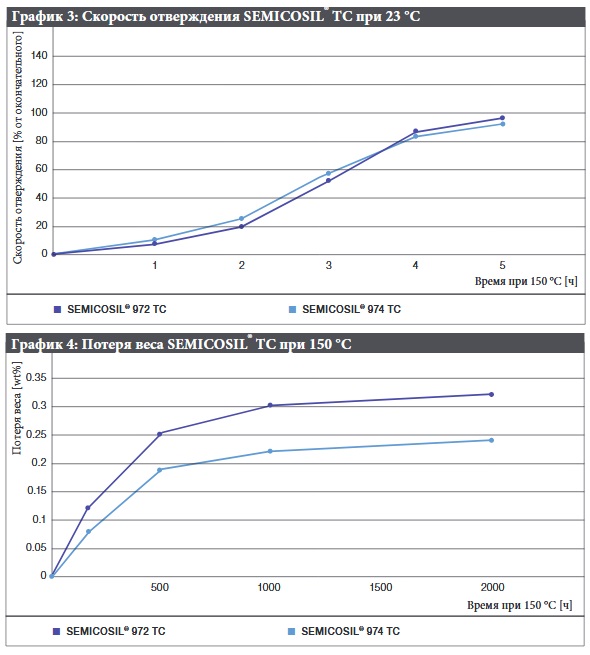

Еще одно преимущество теплопроводящих материалов WACKER состоит в том, что не требуется много времени на нагрев. Материалы вулканизируются при комнатной температуре. От четырех до шести часов для этого достаточно. Как показано на диаграмме 3, отверждение начинается сравнительно медленно. Это увеличивает время жизни смеси.

Изображение показывает связывание керамической подложки и литого алюминиевого корпуса с SEMICOSIL 971 TC. Модуль LC после этого инкапсулируется ELASTOSIL RT 743 LV-K

Следующие таблицы иллюстрируют свойства теплопроводных силиконовых продуктов для электронной промышленности и полупроводников
