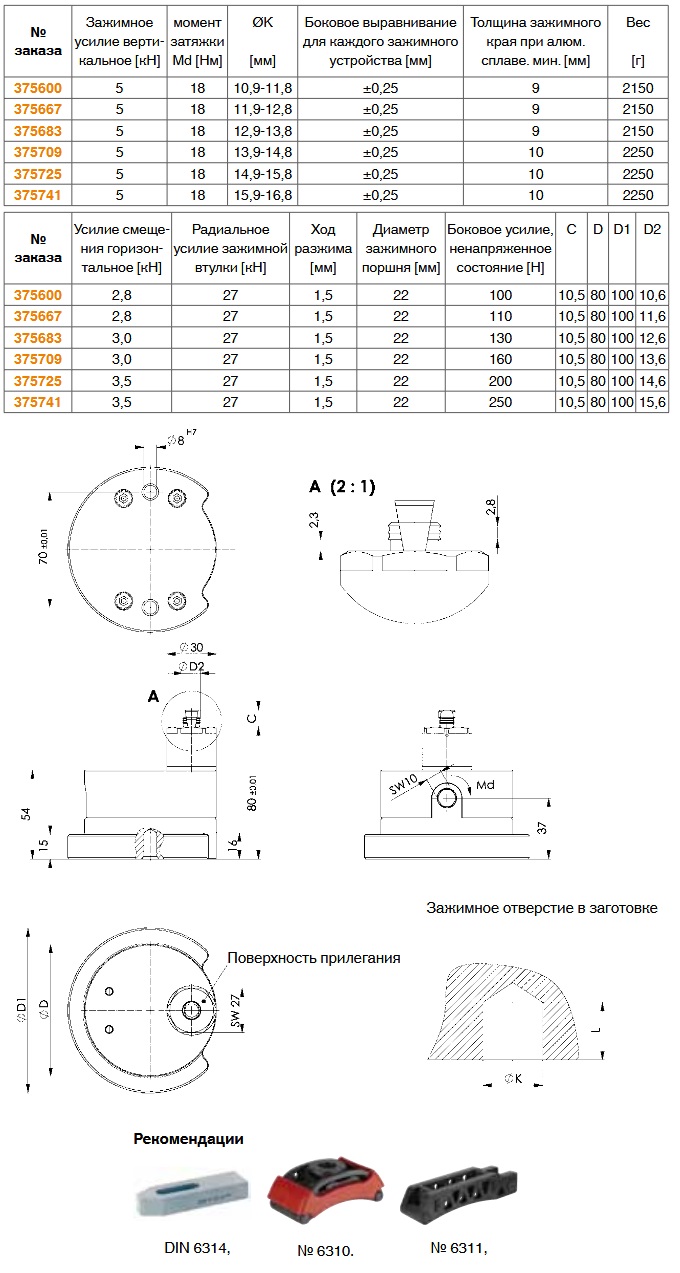

применение:
- применяется для заготовок с имеющимися отверстиями или отверстиями, просверленными впоследствии.
- после установки зажимных сегментов в отверстия без проблем обеспечивается надежная обработка с 5 сторон.
- для манипулирования элементом следует использовать простой шестигранный торцовый ключ (SW 10).
- имеющаяся зажимная кромка служит для крепления зажимного элемента с прижимом вниз на столе станка.
- для установки на устройстве с нижней стороны имеются два установочных отверстия (штифт ISO 8734 - 8 мм).
преимущество:
- все детали изготовлены из улучшенной стали. все детали обработаны методом ионно-плазменного азотирования и обладают очень хорошей износостойкостью и коррозионной стойкостью.
- двухкомпонентные зажимные сегменты имеют наружные зубья.
- гибкие возможности применения благодаря удобству в работе и закреплению на столе станка.
Указание:
- при использовании для закрепления закаленных заготовок или заготовок из серого/высокопрочного чугуна требуется согласование.
- учитывать радиальное усилие!
- боковое усилие при установке заготовки не должно превышать табличное значение „боковое усилие“.
- для закрепления на столе станка могут использоваться прихваты для тисков станка (No6325; ид. No: 74682, 373878).
На заказ:другие размеры и специальные варианты исполнения без прижима и в качестве опорных элементов.
