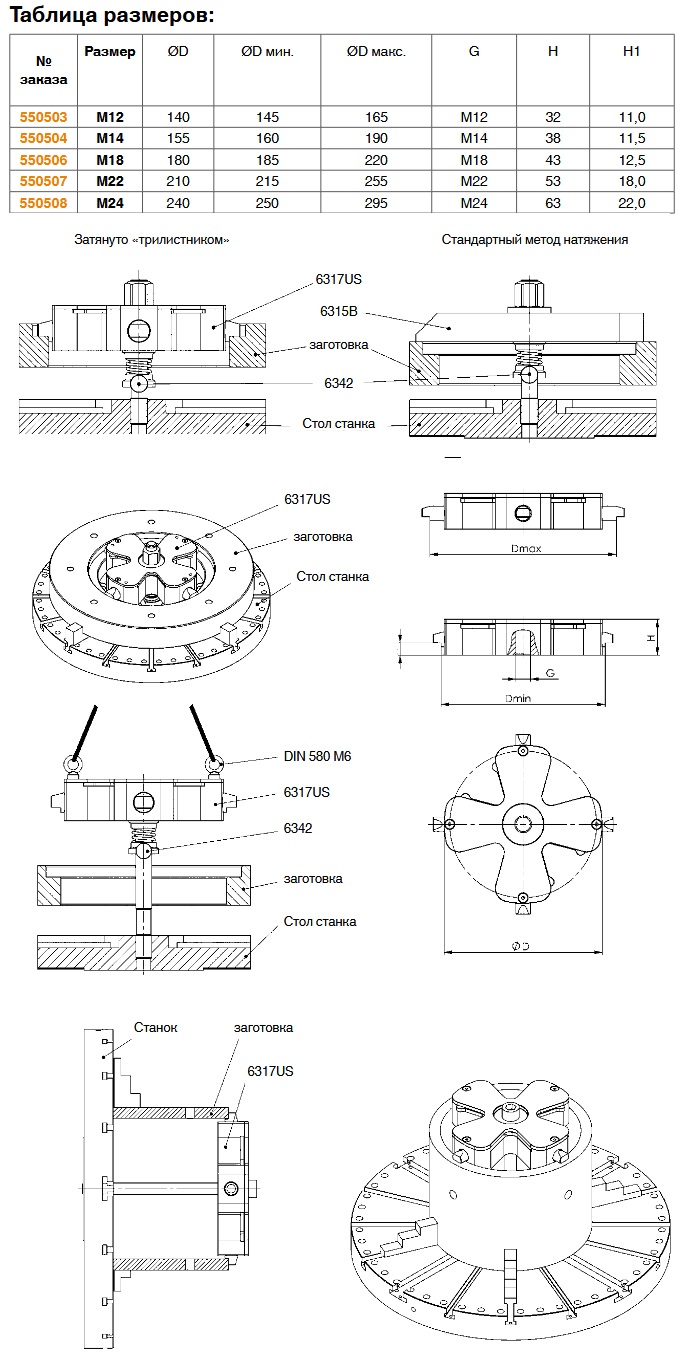

Применение:через центральное отверстие универсального натяжного шкива «трилистник» центрически затягивается стяжными болтами в направлении вниз (в зависимости от стола станка, соответствующего стандарту DIN787 или DIN6379). «трилистник» также отлично подходит для зажатия вращающихся заготовок. путем задействования дискового кулачка (вручную) стяжные болты затягиваются до соответствующего диаметра (см. таблицу: от D мин. до D макс.).
Преимущество:- возможна адаптация к различным диаметрам (5 размеров). - благодаря компактной конструкции может быть увеличена сила натяжения. - «трилистник» позволяет осуществлять центрирование заготовки.

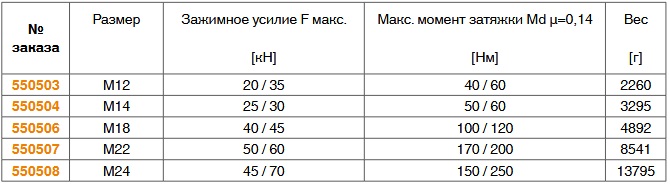

Указание:- необходимо соблюдать указанные значения вращающего момента при смазанной резьбе натяжного болта. - для более быстрой и легкой работы при натяжении рекомендуется использовать пружинный железный зажим No6342. - изделия с размерами M22/M24 могут быть оснащены откидными болтами для монтажа и транспортировки. - указанные значения силы натяжения и момента затяжки зависят от диаметра зажима D мин./D макс.например, изделие с размером M12:
D макс. = 165мм → F макс. = 20 кн → Md макс. = 40 нм
D мин. = 145мм → F макс. = 35 кн → Md макс. = 60 нм
