Допуск для пары по высоте tp2 и по ширине tp1 согласно IT 5.
Допуск номинальных размеров по высоте и ширине согласно DIN ISO 2768m.остальные размеры согласно DIN ISO 2768m.
Благодаря геометрической градации достигается полное использование опорной высоты:
2,5 - 25 мм на 40 разных высотах 2,5 - 45 мм
4 - 32 мм на 40 разных высотах 4 - 57 мм
4 - 40 мм на 40 разных высотах 4 - 72 мм
8 - 50 мм на 30 разных высотах 8 - 90 мм
8 - 63 мм на 40 разных высотах 8 - 113 мм
20 - 100 мм на 14 разных высотах 20 - 180 мм.

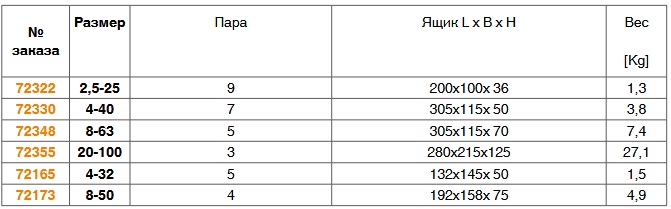

Указание:комплекты для цехов
размер 2,5-25 состав комплекта (шхвхд): 2,5x8x63 / 3,2x10x63 / 4,0x12x63 / 5,0x16x63 / 6,3x20x63 / 4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 мм
размер 4,0-40 состав комплекта (шхвхд): 4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 / 8,0x25x160 / 10,0x32x160 / 12,0x40x160 мм
размер 8,0-63 состав комплекта (шхвхд): 8,0x25x100 / 10,0x32x100 / 12,0x40x100 / 16,0x50x160 / 20,0x63x160 мм
размер 20-100 состав комплекта (шхвхд): 20,0x63x250 / 25,0x80x250 / 32,0x100x250 мм
комплекты винтовых домкратов
размер 4,0-32 состав комплекта (шхвхд): 4,0x12x100 / 5,0x16x100 / 6,3x20x100 / 8,0x25x100 / 10,0x32x100 мм
размер 8,0-50 состав комплекта (шхвхд): 8,0x25x160 / 10,0x32x160 / 12,0x40x160 / 16,0x50x160 мм
