Вертикальное зажимное устройство c открытым зажимным рычагом и угловой опорой. Нержавеющая отполированная сталь. Заклепки движутся в смазанных опорных втулках.
Эргономичная, маслостойкая ручка с большим подручником и мягкой вставкой.
Эргономичная конструкция, в комплекте с прижимным винтом № 6890NI из нержавеющей стали. Может использоваться также в пищевой промышленности.
№ заказа | Размер | F1 [kN] | F2 [kN] | Зажимной винт | Вес [g] |
|
|
---|
95133 | 2 | 0,8 | 1,2 | M6x35 | 220 |
|
|
|
|

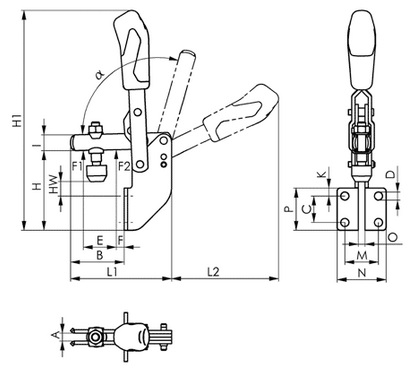

| Таблица размеров: |
| № заказа | Размер | A | B | C | D | E | F | H | H1 | HW мин. | HW макс. | I | K | L1 | L2 | M | N | O | P | α
| α
* |
---|
95133 | 2 | 6 | 41 | 20 | 6,1 | 25 | 6 | 60 | 167 | 8 | 15 | 12 | 6 | 77 | 81 | 25,5 | 37 | 5 | 32 | 105° | 60° | * Угол раскрытия можно изменять путем запрессовки штифтового упора. |
|
