применение:

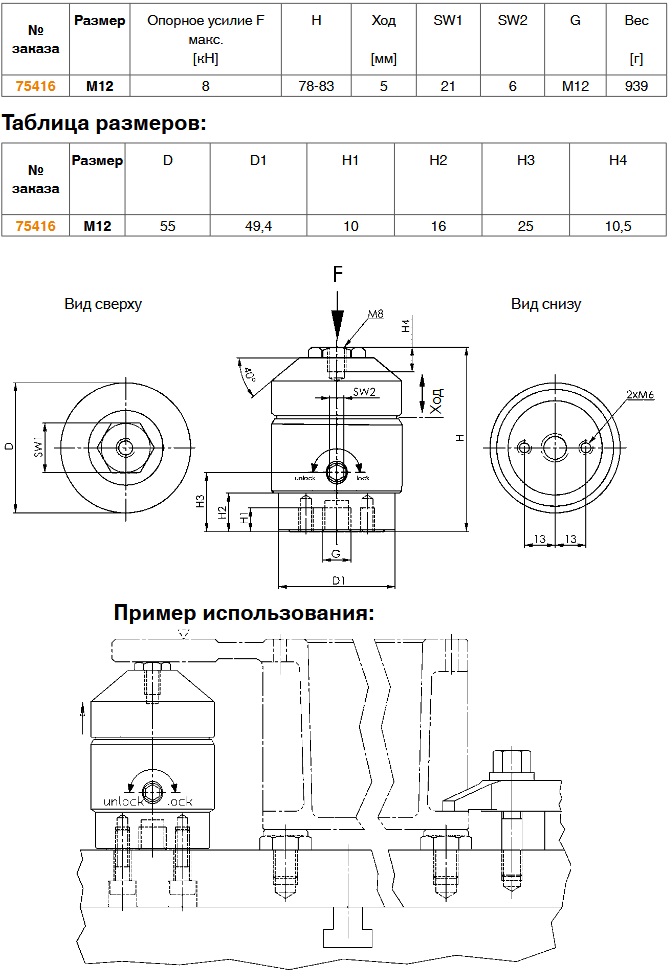

1. закрепить опорный элемент (соединительная резьба 2x M 6) на приспособлении. - обращайте внимание на сторону управления! - альтернативное решение: снять установочный штифт M 12 x 10 и заменить его на установочный штифт M 12 x 30, установить опорный элемент с помощью ключа (SW 21), например, для крепления T-образных пазов - (сторона управления точно не гарантируется).
2. при вращении зажимного кулачка (внутренний шестигранник SW 6) на боковой поверхности красной защитной втулки опорный стержень слегка прижимается к заготовке.
3. при дальнейшем вращении до упора (замок) - всего 180° - зажимной механизм фиксирует опорный стержень без изменения пути. опорный элемент прижат к заготовке и зафиксирован.
4. при вращении в противоположном направлении (разблокировка) зажим размыкается. при дальнейшем вращении назад до упора
- всего 180° - опорный стержень перемещается в конечное положение.
преимущество:
- использование в качестве дополнительных точек опоры для предотвращения прогиба и вибрации заготовки.
- расположенная непосредственно под местом зажима, система предотвращает перекос заготовок. - выравнивание больших допусков заготовок (отлитые детали).
Указание:
- резьба M 8 на опорном стержне может устанавливаться с нажимными винтами (No7110DHX, 7110DIX, 7110DKX, 7110DFX).
- также могут устанавливаться специфические удлинения по желанию заказчика.
- для надежной работы резьбовое отверстие M 12 всегда должно быть закрыто
