Кабели chainflex® серии CF220.UL.H и
CF280.UL.H - это гибридные системные кабели «умного» привода для известных производителей приводных систем.
В целях экономии пространства в энергоцепях е-chainsystem® некоторые производители комбинируют сервокабель для передачи питания с кабелем измерительных систем для передачи данных о местоположении, чтобы получить так называемый гибридный кабель. Передача данных о местоположении на сервоконтроллер часто осуществляется с помощью различных цифровых технологий BUS.
При объединении этих двух кабелей в единый гибридный кабель необходимо гарантировать требуемое качество передачи данных и электромагнитную совместимость кабеля на многих миллионах циклов.
Из-за близости силовых жил и частого использования создающих помехи прямоугольных сигналов, гибридные сервокабели igus® chainflex® оснащены механически оптимизированным экраном с высококачественным оптическим покрытием.
Безопасная передача сигналов bus на максимальную длину кабеля при максимальной скорости задает особые требования к материалам изоляции для жил bus и передачи данных.
В испытательной лаборатории igus®, площадью 2750 м2, электрические параметры кабеля, такие как емкость, входное сопротивление, затухание и перекрестные помехи, измеряются в течение продолжительных испытаний на нескольких миллионах двойных ходов и проверяются на соответствие техническим условиям.
Гибридные сервокабели igus® chainflex® доступны в следующих исполнениях: экономичный PVC и маслостойкий PUR без силикона. Как и для всех кабелей chainflex®, igus® предлагает гарантию в 36 месяцев или 10 миллионов двойных ходов для гибридных сервокабелей и 5 миллионов для кабелей серии chainflex® M.

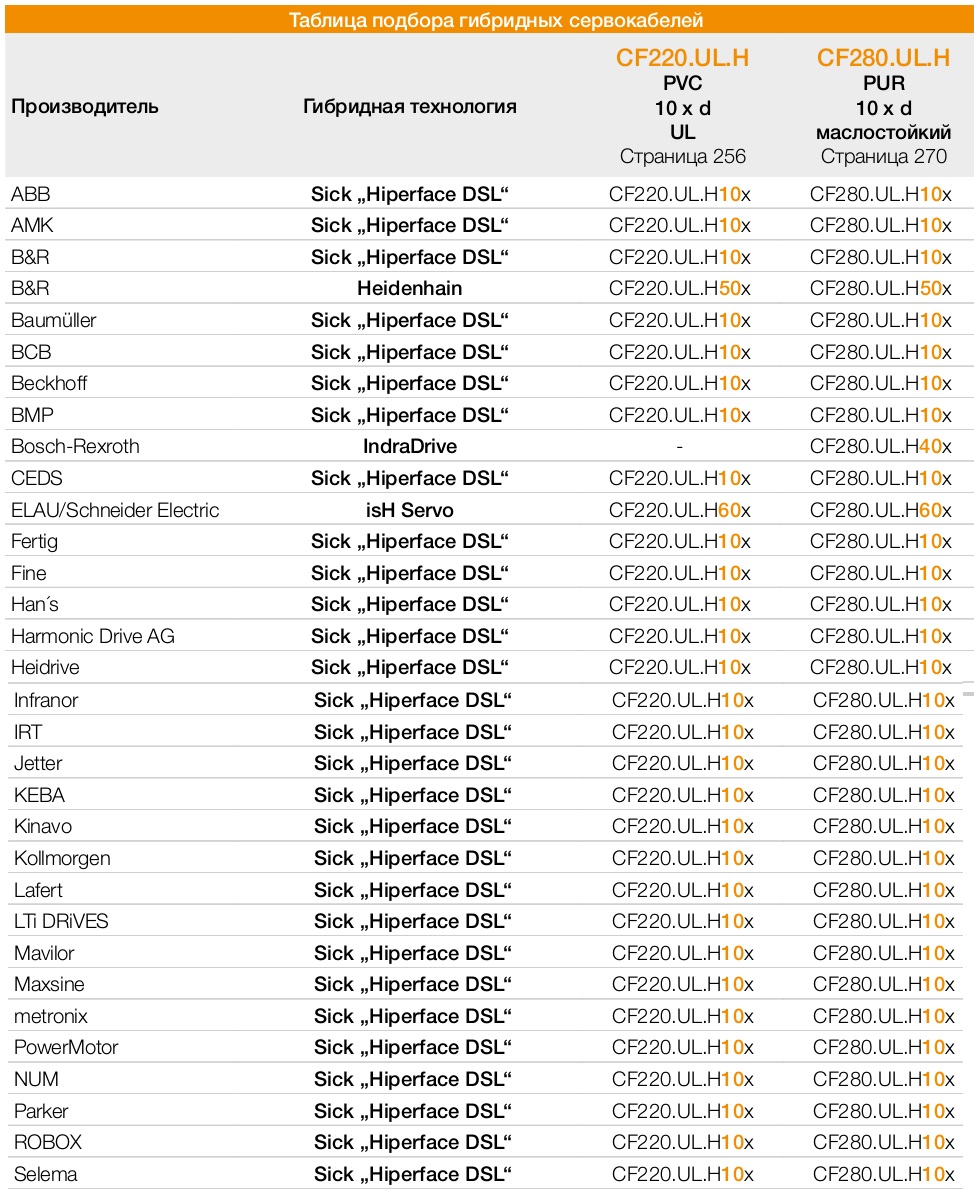

В таблице Вы найдете обзор всех доступных гибридных кабелей, сгруппированных по производителям. Перечисленные компании являются производителями приводных систем либо поставщиками технологий, чьи датчики вращения используются в широком диапазоне систем.
