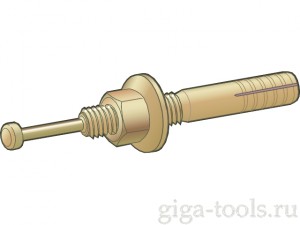

Забивной экспандер ENI
Артикул 407 093
Область применения
ESSVE Забивной экспандер ENI предназначен для крепления в бетон и пустотелые бетонные элементы, а также для случаев, когда требуется малая глубина установки, но большая несущая способность. Экспандер подходит для монтажа тонких профилей, например, поковок, z-железа, стального каркаса.
Описание
Забивной экспандер ENI состоит из втулки с верхней частью с резьбой и нижней частью со шлицем. Расширение обеспечивается забиванием гвоздя, проходящего через гильзу, после чего часть со шлицем расширяется и крепеж закрепляется в отверстии. Забивной экспандер ENI снабжен фланцевой гайкой с подвижной встроенной шайбой. После забивания затягивают фланцевую гайку, чтобы достичь оптимального усилия. Для достижения правильных технических показателей важен выбор правильного размера сверла при монтаже, см. Технические данные. Забивной экспандер ENI изготовлен из стали с оцинкованной до блеска поверхностью мин. 5 мкм. ENI протестирован и одобрен также для пульсирующей нагрузки.
Монтаж
Смотрите указания по монтажу в конце этой главы.
Технические данные
Материал
Сталь
Обработка поверхности
Желтое цинкование
Класс коррозионной стойкости
C1
Упаковки
Aрт.№
Размеры/Толщина детали/Длина мм
Размер ключа мм
Размер ESSBOX
Количество в упаковке
407 093
M8/6/50
12
304
100
407 095
M10/9/60
14
204
50
407 097
M12/11/70
18
304
50
Большие упаковки
Арт.№
Размеры/Толщина детали/Длина мм
Количество в упаковке
940 70 93
M8/6/50
1600
940 70 95
M10/9/60
940 70 97
M12/11/70
240
Технические данные
Название Размер/Толщина детали/Длина мм
Глубина установки мм
Макс. толщина детали мм
Длина резьбы мм
Диаметр сверла мм
Глубина сверления мм
Момент затяжки Нм
M 8/6/50
35
6,0
20,0
8,5
40
12
M10/9/60
40
9,0
25,0
10,5
45
25
M12/11/70
45
11,0
25,0
12,7
50
40
Практическая несущая способность для бетона C25/30
Размеры
Глубина установки мм
Продольная нагрузка бетон C25/30 кН/кг
Поперечная нагрузка бетон
C25/30 кН/кг
Расстояние от края при продольной нагрузке мм
Расстояние от края
при поперечной нагрузке мм
Межосевое расстояние при продольной нагрузке мм
M8
35
2,0/200
5,0/500
53
105
140
M10
40
4,6/460
7,3/730
60
120
160
M12
45
5,0/500
10,1/1010
68
135
180
Практическая несущая способность х 1,2 = рассчитанная по размеру разрушающая нагрузка в классе безопасности 2.Применимые факторы безопасности приведены согласно общим требованиям 1993:1 Жилищного Департамента, Типовые аттестаты крепежных средств. Практическая несущая способность для пустотелых бетонных элементов C50/60
Размер
Глубина установки мм
Продольная нагрузка Пустотелый бетонный элемент C50/60 кН/кг
Поперечная нагрузка Пустотелый бетонный элемент C50/60 кН/кг
Расстояние от края при продольной нагрузке мм
Расстояние от края
при поперечной нагрузке мм
Межосевое расстояние при продольной нагрузке мм
M8
35*
3,9/390
5,0/500
53
120
140
M10
35*
5,6/560
6,6/660
53
120
140
Цена по запросу
