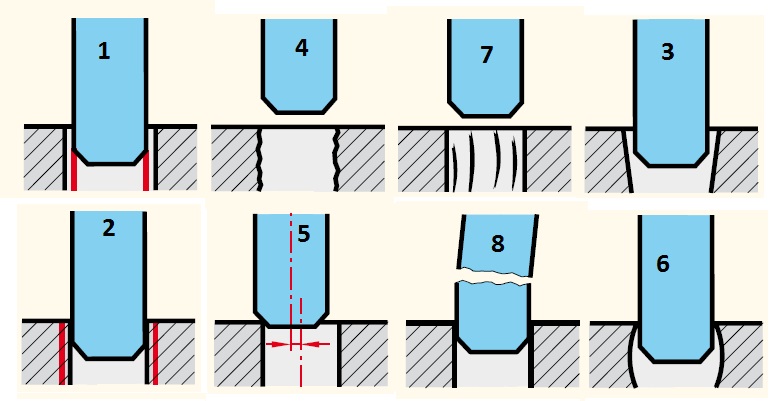

Важнейшими требованиями при развертывании являются соответствующие условиям обработки скорость резания и подача, а также хорошая смазывающая способность СОЖ.Обратите внимание на то, что развертки (за исключением торцовых) всегда требуют наличия предварительного отверстия. Развертки не устараняют несоосность. Несоосность между осью шпинделя и осью предварительного отверстия Вы можете компенсировать с помощью плавающего патрона.Ниже Вы найдете примеры типичных ошибок при развертывании и их причины, а также рекомендации по их устранению.
1 Отверстие слишком большое
• диаметр инструмента слишком большой
• скорость резания и подача слишком высоки1 Отверстие слишком большое
• диаметр инструмента слишком большой
• биение шпинделя станка
• заборный конус развертки слишком короткий или неравномерный
• налипание на режущие кромки
• СОЖ непригодна, слишком большое отверстие вследствие смазки маслом
• осевое смещение между инструментом и предварительным отверстием.Необходимо применение плавающего патрона.
2.Отверстие слишком маленькое
• инструмент затупился. Не режет, а давит.
• скорость резания и подача слишком малы
• деталь с очень тонкими стенками,пружинит назад
• припуск на развертывание слишком мал,инструмент заклинивает
3. Отверстие становится коническим
• биение инструмента в шпинделе
• ошибка заборного конуса• осевое смещение между инструментом и предварительным отверстием.Необходимо применение плавающего патрона
• неточная предварительная обработка
• подача слишком низкая
4 Шероховатость поверхности недостаточная
• отсутствует или недостаточное количество СОЖ. Налипание на режущие кромки.
• инструмент поврежден, например, скол на режущей кромке
• материал склонен к налипанию на режещую кромку
• неудовлетворительная шероховатость предварительного отверстия
• большое биение заборного конуса
• вывод стружки затруднен
5 Несоосность отверстия
• предварительное отверстие несоосно
• большое биение заборного конуса
6 Отверстие сферическое или овальное
• перекос детали в приспособлении
• скопление стружки
7 Отверстие имеет следы дробления
• нарост на режущих кромках
• смазывающая способность СОЖ недостаточна
• широкая фаска направляющей ленточки
• небольшой припуск
• инструмент непрочно закреплен в патроне
• биение шпинделя станка
• подача слишком низкая
8 Инструмент заклинивает и ломается
• недостаточный обратный конус
• широкая фаска направляющей ленточки
• предварительное отверстие слишком маленькое
• заборная часть с неравномерной заточкой
• подача слишком высокая
• скопление стружки
 |
