Описание мультипликатора с пневмоприводом Pneutorque

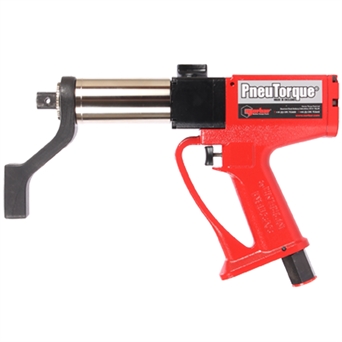

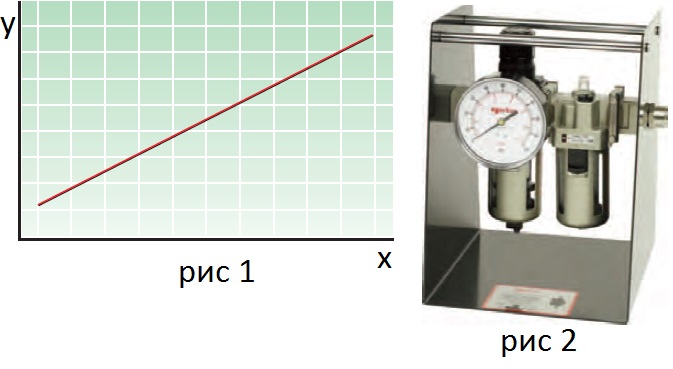

Пневматический мультипликатор Pneutorque включает в себя мощный пневматический двигатель,который вращает редуктор с тремя или более ступенями эпициклической передачи.Контроль крутящего момента осуществляется посредством регулирования давления воздуха. График зависимости давления воздуха от крутящего момента (см рис 1) и сертификат калибровки поставляются со всеми инструментами, с их помощью можно устанавливать конкретные значения крутящего момента. Для более ответственных случаев применения пневмомультипликатор Pneutorque может быть оснащён измерительным преобразователем крутящего момента c точной индикацией выходного крутящего момента. После установки требуемого крутящего момента измерительный инструмент можно отключить либо вручную, либо автоматически, используя подходящую схему цепи управления.
Рис 2 Блок подготовки воздуха арт. 16074 включает в себя фильтр, регулятор давления, лубрикатор. Поставляется с высококачественным воздушным шлангом длиной 3м и манометром размером 100 мм для точной настройки.
Назначение пневматических мультипликаторов Pneutorque
Ручные мультипликаторы крутящего момента идеально подходят для малых объемов работ, для работы с перерывами или при отсутствии источника питания. Однако для производственных линийили в тех случаях, когда необходима затяжка большого количества болтов, мультипликаторы с пневмоприводом позволяют сэкономить значительное количество времени. Пневмомультипликатор Pneutorque работает почти бесшумно (уровень шума менее 85 дБ(A)) и безударной нагрузки. Два указанных фактора обеспечивают удобство работы оператора с Pneutorque,снижая утомляемость оператора и значительно повышая безопасность работы.Пневмомультипликатор Pneutorque обеспечивает точный контроль крутящего момента:повторяемость результатов для конкретного соединения сохраняется в пределах ± 5%. С помощьюэлектронного отключения данная повторяемость может быть улучшена до ±2%.
Обзор преимуществ пневмомультипликатора Pneutorque
• При проверке согласно стандарту ISO3744:1994 уровень звукового давления не превышает 85 дБ(A).
• Отсутствие ударной нагрузки означает снижение риска повреждения торцевых головок и болтовых соединений.
• Меньшая утомляемость оператора и в результате повышение безопасности работы.
• Высокая мощность: выпускаются модели до 300 000 Нм (220 000 lbf.ft).
• Для обеспечения точного контроля крутящего момента воспроизводимость измерений составляет ±5%.
• Широкий ассортимент дополнительных приспособлений и принадлежностей позволяет использовать пневмомультипликатор Pneutorque для разных случаев
применения.
Применение пневмомультипликатора Pneutorque
Плавный и непрерывный выходной крутящий момент пневмомультипликатора Pneutorqueпозволяет использовать данный инструмент для широкого спектра задач по обслуживанию болтовых соединений. Болтовые соединения Пневмомультипликатор Pneutorque идеально подходит для затяжки и отвинчивания болтов диаметром до 150 мм. Ниже даны примеры случаев возможного применения:
• Гайки колес грузовых автомобилей, автобусов и крупногабаритных станков.
• Несущие стальные конструкции.
• Соединения, работающие под высоким давлением, например, трубопроводы, сосуды высокого давления, питательные насосы котлов.
• Болтовые соединения на различных двигателях.
• Распылительные головки на машинах для литья пластмассы в форму под давлением методом впрыска.
• Теплообменники.
• Производство тяжелых грузовых автомобилей, например, шасси и болты подвески.Другие области применения В тех случаях, когда требуется непрерывный крутящий момент, пневмомультипликатор Pneutorque может быть использован в качестве привода. К типовым случаям применения относятся:
• Привод шарового клапана.
• Привод колёсных пар вагонов и опорно-поворотных устройств кранов при ремонте и испытаниях.
• Разгон крупногабаритных дизельных двигателей (проворачивание коленчатого вала) в процессе изготовления.
• Проверка сварочных соединений посредством приложения испытательного крутящего момента.
• Регулировка валков на сталелитейных заводах и бумажных фабриках.
• Управление клапанами газовых баллонов.
