Мультипликаторы

Скачать полный каталог продукции Norbar
norbar
Мультипликаторы (Перейти в каталог мультипликаторов)

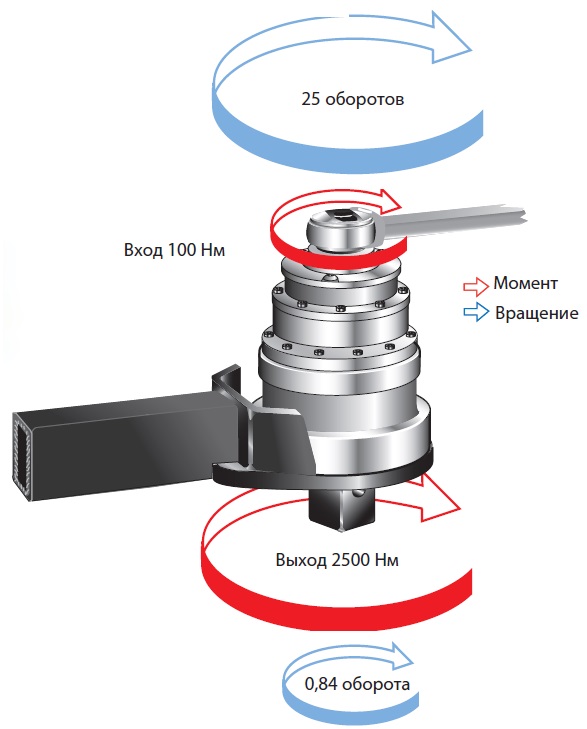

Определение мультипликатора крутящего момента

Мультипликатор момента представляет собой устройство, которое позволяет увеличить крутящий момент,прикладываемый оператором. Так как мощность на выходе не может превышать мощность на входе, количество оборотов на выходе будет меньше количества оборотов на входе (момент x об./мин. = мощность).

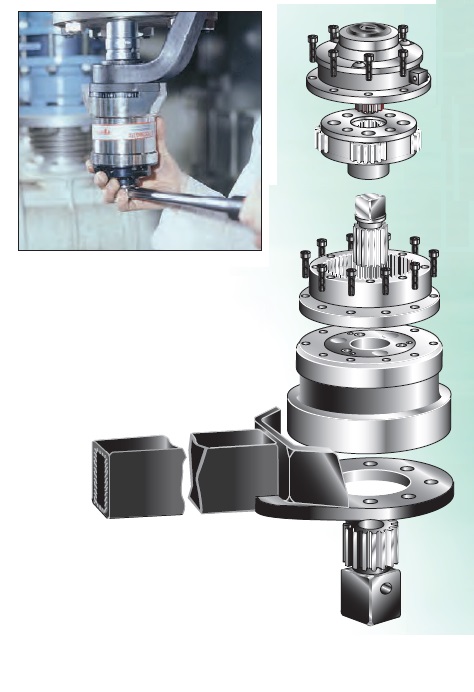

Принцип действия мультипликатора крутящего момента Handtorque

Мультипликаторы Handtorque имеют ряд эпициклических или планетарных зубчатых передач с одной или несколькими ступенями. Каждая ступень передачи увеличивает крутящий момент в большинстве моделей мультипликаторов в 5 раз, что позволяет компании Norbar производить мультипликаторы с удобными для расчета результирующего момента затяжки коэффициентами усиления 5:1,25:1 и 125:1.В планетарной системе передач крутящий момент прикладывается к входной или солнечной шестерне. Три или четыре планетарных передачи, чьи зубья входят в зацепление с солнечной шестерней, совершают вращательное движение.Наружный корпус мультипликатора, или кольцевое зубчатое колесо, также входит в зацепление с зубьями планетарных передач и обычно вращается в направлении, противоположном направлению вращения солнечной шестерни. Реакционная опора препятствует вращению кольцевого зубчатого колеса, что приводит к вращению планетарных передач вокруг солнечной шестерни. Планетарные передачи удерживаются посредством водила планетарной передачи, к которому также крепится выходной присоединительный квадрат. Следовательно, во время вращения планетарных передач относительно солнечной шестерни водило планетарной передачи и затем присоединительный квадрат также вращаются.Выходной квадрат не прикладывает крутящий момент без реакционной опоры, которая удерживает кольцевое зубчатое колесо в неизменном положении

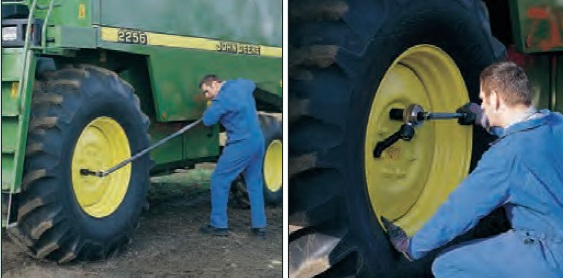

Преимущества мультипликатора крутящего момента Handtorque

• Безопасность – использование длинных рычагов может представлять опасность. Применение мультипликаторов крутящего момента означает уменьшение длины рычага или усилий оператора при использовании коэффициента 5, 25 или 125.
• Пространственные ограничения – длинный рычаг не подходит для использования в ограниченном пространстве.
• Точность – наиболее точное значение крутящего момента можно получить в случае, если прикладывать крутящий момент плавно и медленно. Мультипликаторы крутящего момента позволяют добиваться этого при значительном снижении физических усилий во время затяжки.



Особенности мультипликаторов Norbar Handtorque

Мультипликаторы Norbar изготовлены согласно наивысшим стандартам точности. Все шестерни имеют закаленные и отшлифованные опорные шейки, которые вращаются на игольчатых подшипниках. В результате мультипликатор Norbar Handtorque позволяет получить усиление крутящего момента с точностью ± 4% по всему рабочему диапазону, исключив неточность при высоком усилии затяжки.

Ни одна коробка передач не обладает 100% КПД, поэтому передаточное число (количество оборотов, которое должно быть выполнено на входе для достижения одного оборота на выходе) не является той же самой величиной, что и передаточное отношение усиления крутящего момента. Мультипликаторы крутящего момента Norbar сконструированы таким образом, что каждая ступень передачи имеет передаточное число, обычно равное 5,45:1, что в результате позволяет получить истинный коэффициент усиления крутящего момента 5:1.

Следовательно, расчеты выходного крутящего момента представляют собой простую арифметическую операцию с малым риском неправильной нагруженности болта из-за ошибок преобразования. При работе с мультипликаторами крутящего момента других изготовителей часто требуются графики или формулы для расчета входного крутящего момента для достижения определенного значения на выходе.

Серия ручных мультипликаторов Norbar Handtorque предлагает наиболее обширный ассортимент мультипликаторов. Выпускаются стандартные мультипликаторы с усилием затяжки до 47 500 Нм (35 000 lbf.ft) и мультипликаторы специального назначения до 100 000 Нм (73 000 lbf.ft). Выпускается также серия с удлинителями для обеспечения доступа к болтам и полный ассортимент измерительных преобразователей для контроля крутящего момента с высокой точностью.

Обзор преимуществ мультипликаторов крутящего момента Norbar
• Указанный коэффициент усиления является истинным и учитывает потери на трение во всех ступенях планетарного редуктора.
• Не требуется поправочных таблиц для определения выходного крутящего момента.
• Большинство моделей выпускается с храповым механизмом со стопором обратного хода, что обеспечивает безопасность и удобство работы оператора.
• Предлагается широкий ассортимент альтернативных реакционных опор, что позволяет легко настраивать мультипликатор Handtorque для многих видов применения.
• Большинство моделей может быть оснащено электронными преобразователями крутящего момента для обеспечения точного контроля крутящего момента.

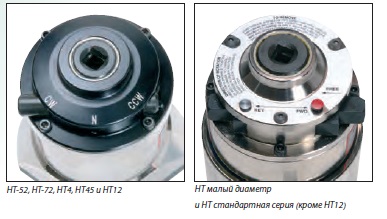

Стопор обратного хода Norbar(AWUR)

Большинство мультипликаторов с передаточным числом 25:1 и более оснащаются стопором обратного хода. Стопор обратного хода представляет собой храповой механизм, который предотвращает отвод реакционной опоры от места упора при холостом ходе динамометрического ключа.
Стопор обратного хода обеспечивает следующие преимущества:
1. Препятствует внезапному резкому перемещению реакционной опоры в направлении, обратном направлению работы, при ее срыве с упора.
2. Без стопора обратного хода динамометрическим ключом необходимо осуществлять повороты на 360 градусов чтобы реакционная опора мультипликатора не отходила от места упора.Однако, это часто бывает невыполнимо из-за препятствий.
3. Благодаря стопору обратного хода мультипликатор блокируется на гайке, поскольку жестко прикреплен к упорной плите в точке приложения реакции. Это означает, что мультипликатор выдерживает собственный вес даже в перевернутом положении.

 Выходной момент (Нм)
 Модель мультипликатора
 Артикул
 Выходной  квадрат
 Рекомендованный динамометрический келюч
Модель
 Артикул
 1000 HT-52/22 18051 3/4 60 13042
 HT-52/22 18052 3/4 60 13043
 HT-52/22(со стопором обратного хода) 18083 3/4 60 13042
 HT-52/22 со стопором обратного хода) 18084 3/4 60 13043
 HT-72/5 18014 3/4 200 13046
 HT-72/25 18018 3/4 60 13043
 HT-72/25 (со стопором обратного хода) 18081 3/4 60 13043
 1300 HT3 17220 3/4 300 13047
 1500 HT-72/5 18015 1 300 13047
 1700 1 16010 3/4 330 13049
 2/5 16012 1 400 13050
 2/25 со стопором обратного хода 16089 1 100 13045
 2000 HT-72/5 18017 1 400 13050
 HT-72/25 18019 1 100 13045
 HT-72/25 (со стопором обратного хода) 18082 1 100 13045
 HT3 17221 1 550 14001
Посмотреть полный ассортимент мультипликаторов
